Référence : PE0012
Prix catalogue :
240,00 €
HTVA 21,00 %
| Matière du corps | Aluminium revêtu de polyuréthane |
| Etanchéité | NBR |
| PN | 8 |
| T° de service du fluide | (-)20°C à (+)80°C |
| Commande | Simple effet - NF |
| Couple de manœuvre ouverture de pression à 6 bar | 10 Nm |
| Couple de manœuvre fermeture par ressort | 7 Nm |
| Plan de pose | F04 |
| Etoile de sortie | 9 mm |
| Code Intrastat | 8412-3900 |
| Poids brut (kg) | 0,7 |
| Eclass | 27290000 |
| Pays d'origine | NL |
| UNSPSC Code | 27131700 |

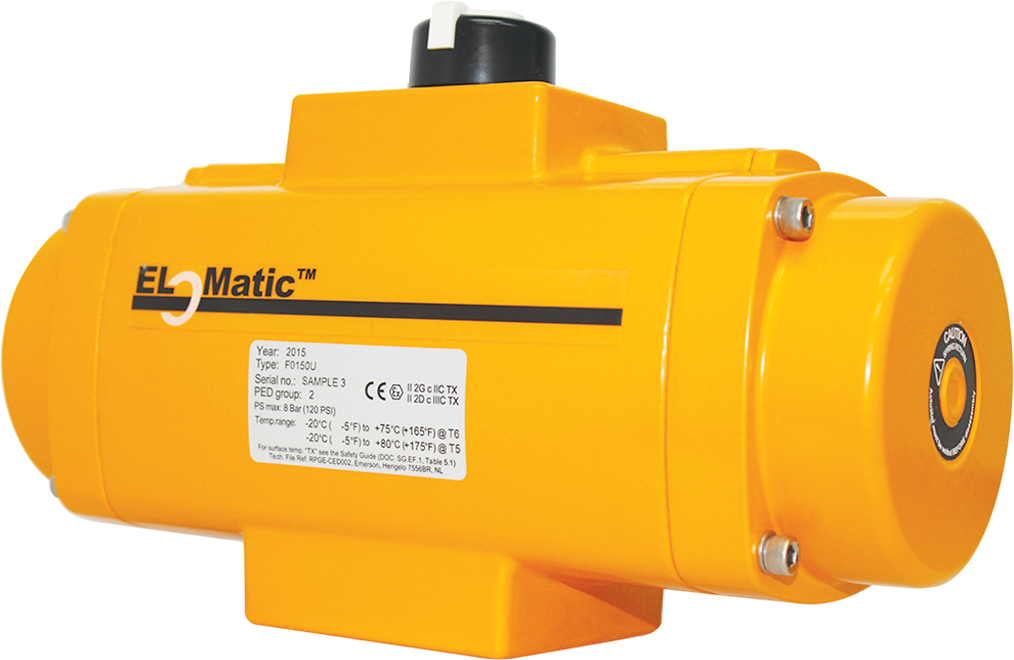

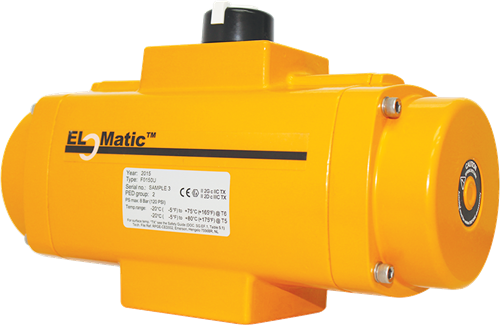

Actionneurs pneumatiques à pignon et crémaillère EL-O-MATIC Série F
- Type : FS
- Taille : 0012
- Angle de rotation : 90°, réglable -5° à +10° et +80° à +95°
- Simple effet
- Couple de manoeuvre ouverture par pression à 6 bar : 10 / 7 Nm
- Couple de manoeuvre fermeture par ressort : 7 / 5 Nm
- Ensemble de ressort : 20
- Sens de rotation : CW Ressort en position fermée/à rotation horaire
- Matériau de pignon : Aluminium de qualité supérieure, anodisation dure
- Raccordement alimentation en air comprimé G1/4" ou selon NAMUR VDI/VDE 3845
- Interface de montage supérieur pour positionneur ou boîtier de fin de course selon NAMUR VDI/VDE 3845 : 31 x 41mm hauteur d'axe 20mm
- Interface de la vanne selon ISO 5211 : F04
- Entraînement par carré à 45° de 9mm x 9mm
- Plage de température : Standard : -20 °C à +80 °C
- Pression de service de 3 à 8 bar
- ATEX II 2 GD, SIL3
- FS0012-NM20CWALTN-L09SKA-00XX
- Type : FS
- Taille : 0012
- Angle de rotation : 90°, réglable -5° à +10° et +80° à +95°
- Simple effet
- Couple de manoeuvre ouverture par pression à 6 bar : 10 / 7 Nm
- Couple de manoeuvre fermeture par ressort : 7 / 5 Nm
- Ensemble de ressort : 20
- Sens de rotation : CW Ressort en position fermée/à rotation horaire
- Matériau de pignon : Aluminium de qualité supérieure, anodisation dure
- Raccordement alimentation en air comprimé G1/4" ou selon NAMUR VDI/VDE 3845
- Interface de montage supérieur pour positionneur ou boîtier de fin de course selon NAMUR VDI/VDE 3845 : 31 x 41mm hauteur d'axe 20mm
- Interface de la vanne selon ISO 5211 : F04
- Entraînement par carré à 45° de 9mm x 9mm
- Plage de température : Standard : -20 °C à +80 °C
- Pression de service de 3 à 8 bar
- ATEX II 2 GD, SIL3
- FS0012-NM20CWALTN-L09SKA-00XX
