Référence : VZBA-2"-GG-63-T-22-F0507-V4V4T-PP60-R-90
Code : 1809658
Prix catalogue :
619,63 €
HTVA 21,00 %
| Code Intrastat | 8481-8081 |
| Poids brut (kg) | 6,563 |
| Pays d'origine | DE |
| Eclass | 37010000 |
| UNSPSC Code | 40140000 |

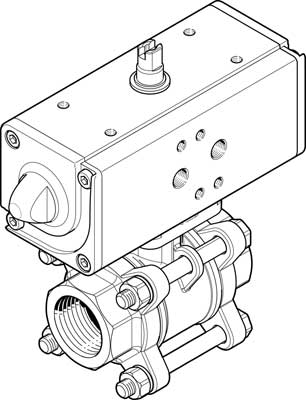

Robinet à boisseau sphérique - DN 50 - 2/2 - PN 63 bar - bride F05 et F07.
Structure de construction : Vanne à boisseau sphérique à 2 voies
Mode d'actionnement : mécanique
Principe d'étanchéité : souple
Mode de fixation : Montage sur tuyauterie
Raccord de vanne : Rp2
Indication de la position de commutation : Sens de la fente = sens d'écoulement
Plan de pose des flasques : F05/F07
Ø intérieur : 50 mm
Diamètre nominal DN : 50
Fonction de distributeur : 2/2
Commande manuelle auxiliaire : aucune
Sens d'écoulement : Réversible
Pression nominale de vanne PN : 63
Couple d’actionnement : 44 Nm
Selon la norme : DIN 3202-M3, EN 10226-1, ISO 5211
Fluide : Air comprimé selon ISO 8573-1:2010, Gaz inertes, Eau - pas de vapeur d'eau, Liquides neutres, Autres fluides sur demande
Température du fluide : -10 °C ... 200 °C
Débit Kv : 275 m³/h
Matériau du boîtier : acier inoxydable fortement allié (1.4408)
Matériau joints d'étanchéité : PTFE renforcé
Matériau de bille : acier inoxydable fortement allié (1.4408)
Matériau d'arbre : acier inoxydable fortement allié (1.4401)
Classe de protection anticorrosion CRC : 3 - Effets de corrosion forts
Protection contre l'explosion : ATEX zones 1, 2, 21, 22
Avec actionneur pneumatique double effet FESTO DAPS-0060-090-R-F0507
Structure de construction : Vanne à boisseau sphérique à 2 voies
Mode d'actionnement : mécanique
Principe d'étanchéité : souple
Mode de fixation : Montage sur tuyauterie
Raccord de vanne : Rp2
Indication de la position de commutation : Sens de la fente = sens d'écoulement
Plan de pose des flasques : F05/F07
Ø intérieur : 50 mm
Diamètre nominal DN : 50
Fonction de distributeur : 2/2
Commande manuelle auxiliaire : aucune
Sens d'écoulement : Réversible
Pression nominale de vanne PN : 63
Couple d’actionnement : 44 Nm
Selon la norme : DIN 3202-M3, EN 10226-1, ISO 5211
Fluide : Air comprimé selon ISO 8573-1:2010, Gaz inertes, Eau - pas de vapeur d'eau, Liquides neutres, Autres fluides sur demande
Température du fluide : -10 °C ... 200 °C
Débit Kv : 275 m³/h
Matériau du boîtier : acier inoxydable fortement allié (1.4408)
Matériau joints d'étanchéité : PTFE renforcé
Matériau de bille : acier inoxydable fortement allié (1.4408)
Matériau d'arbre : acier inoxydable fortement allié (1.4401)
Classe de protection anticorrosion CRC : 3 - Effets de corrosion forts
Protection contre l'explosion : ATEX zones 1, 2, 21, 22
Avec actionneur pneumatique double effet FESTO DAPS-0060-090-R-F0507
