| Code Intrastat | 8481-8059 |
| Poids brut (kg) | 138 |
| Pays d'origine | DE |
| Eclass | 37010000 |
| UNSPSC Code | 40140000 |

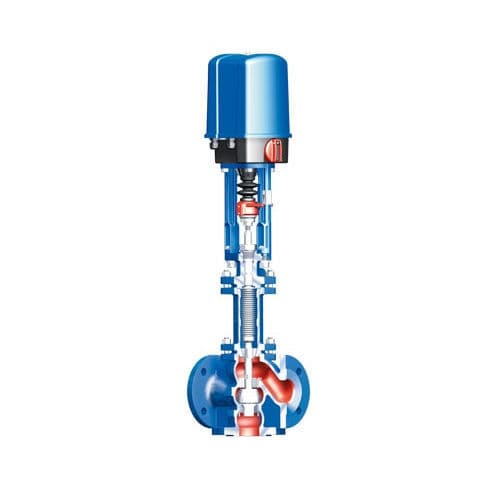

Vanne à soupape à passage droit avec brides et soufflet ARI 460
- TYPE 23.460
- DN150
- Passage droit à brides PN16 selon DIN EN1092-1
- encombrement entre brides 480 mm selon DIN EN-558, série 1
- Corps en fonte EN-JS1049
- Etanchéité de tige : soufflet en acier inoxydable avec presse étoupe de sécurité, température de -60°C à +450°C
- Presse étoupe en graphite pur
- Clapet standard à étanchéité métal/métal
- Coefficient de débit Kvs 410 m³/h
- Etanchéité métal/métal - classe de fuite I selon DIN 3230 T3 / B0
- Muni d'un actionneur pneumatique DP34
- Mode de fonctionnement : ouverture par manque d'air (normalement ouvert)
- Plage de ressort / course : 0,2 - 0,8 Course 38 mm
- Pression de commande nécessaire : 3,5 bar
- Pression de commande maximale : 5 bar
- Pression de fermeture maximale : 9 bar
- Air d'alimentation max 6 bar
- Commande manuelle de secours par volant
- Température du fluide -10°C à +120°C
