Référence : FIG. 35.450 DN125 PN40 KV250 15KN
Prix catalogue :
13 065,00 €
HTVA 21,00 %
| Code Intrastat | 8481-8059 |
| Poids brut (kg) | 105 |
| Pays d'origine | DE |
| Eclass | 27220000 |
| UNSPSC Code | 31251500 |

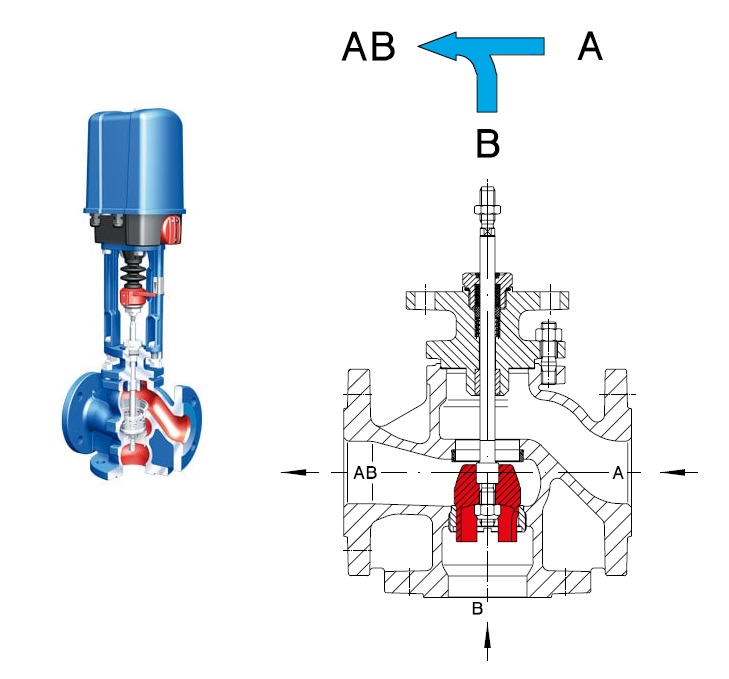

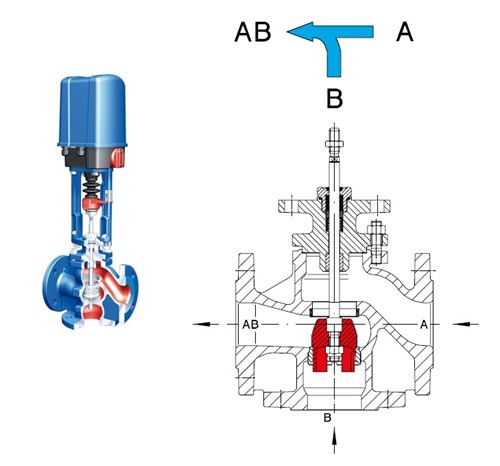

Vanne de régulation à 3 voies fonction mélangeur avec brides et actionneur électrique
ARI-STEVI Figure 35.450
- Diamètre nominal : DN 125
- Raccordement par brides selon EN 1092 PN40
- Pression nominale PN40
- Matériau du coprs de vanne : acier 1.0619+N
- Etanchéité de tige : presse-étoupe en graphite pur
- Clapet parabolique à étanchéité métal/métal / Clapet à V renversé, à étanchéité métal
- Deux bagues de siège vissée dans le corps
- Plage de température du fluide : de -10°C à +450°C
- Courbe caractéristique d'écoulement : linéaire
- Valeur Kvs : standard, 250 m³/h
- Actionneur : ARI-PREMIO-Plus 2G 15.0kN
- Tension alimentation : 230V 50Hz
- Course : 50mm
- Vitesse de réglage : 0,38mm/sec
- Temps de manoeuvre : 132sec
- Pression de fermeture max. bar : 11,9 bar
- Pilotage au choix : 3-points, 0-10V, 4-20mA
- Résistance de chauffage 230 V AC, 115 V AC, 24 V AC/DC; 15 Watt
- Carte analogique de recopie de position, signal 4-20mA ou 0-10V
