Référence : FIG. 35.470 DN65 KV63 DP33 EPS+IY
Code : FIG. 35.470 DN65 KV63 DP33 EPS15.2 + IY
Prix catalogue :
7 362,00 €
HTVA 21,00 %
| Code Intrastat | 8481-8059 |
| Poids brut (kg) | 39 |
| Pays d'origine | DE |
| Eclass | 37010000 |
| UNSPSC Code | 40140000 |

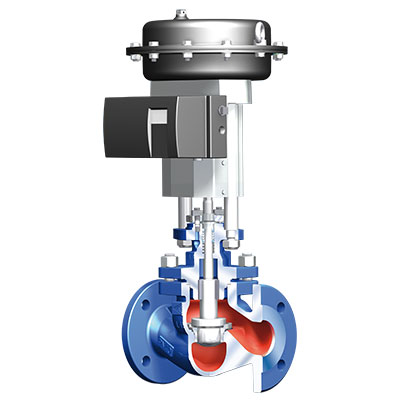

Vanne de régulation à passage droit ARI-STEVI 470 avec actionneur pneumatique DP
- Figure 35.470
- DN 65
- Raccordement à brides selon PN40
- Coefficient de débit Kvs : 63 m³/h
- Courbe caractéristique d'écoulement : égal pourcentage
- Modèle de clapet standard parabolique à étanchéité métal/métal
- Corps en acier 1.0619+N
- Etanchéité de tige : garniture d'étanchéité à chevrons en PTFE comprimé par ressort (V-ring)
- Plage de température de -10°C à +220°C
- Actionneur pneumatique simple effet DP33
- Fermeture par ressort par manque d'air
- Plage des ressorts : 0,8 à 2,4
- Pression de commande en air minimale : 2.7 bar
- Pression de commande en air maximale : 6,0 bar
- Pression de fermeture maximale : 7.2 bar
- Equipée d'un positionneur électropneumatique : EPS 15.2 SIPART PS2, 2 fils
- Signal de commande 4-20mA
- Signal de recopie 4 à 20 mA (module IY)
- Figure 35.470
- DN 65
- Raccordement à brides selon PN40
- Coefficient de débit Kvs : 63 m³/h
- Courbe caractéristique d'écoulement : égal pourcentage
- Modèle de clapet standard parabolique à étanchéité métal/métal
- Corps en acier 1.0619+N
- Etanchéité de tige : garniture d'étanchéité à chevrons en PTFE comprimé par ressort (V-ring)
- Plage de température de -10°C à +220°C
- Actionneur pneumatique simple effet DP33
- Fermeture par ressort par manque d'air
- Plage des ressorts : 0,8 à 2,4
- Pression de commande en air minimale : 2.7 bar
- Pression de commande en air maximale : 6,0 bar
- Pression de fermeture maximale : 7.2 bar
- Equipée d'un positionneur électropneumatique : EPS 15.2 SIPART PS2, 2 fils
- Signal de commande 4-20mA
- Signal de recopie 4 à 20 mA (module IY)
